◆ 产品介绍 ◆
➣ 钻机可实现单(双)排、大井距多口井连续作业,可纵、横两个方向移动井位;
➣ 蛙跳式、单导轨、双导轨,多种移动方式,根据您的需求灵活配置;
➣ 钻机可选用交流电驱动、机械传动驱动以及混合动力驱动方案,依据客户需求进行配置;
➣ 振动筛罐随主机部分一起移动,发电机房、电控房、机泵组及其他固控设备无需移动;

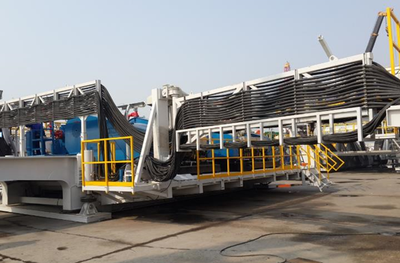

➣ 采用电缆滑移系统,可以通过移动滑车来实现伸缩电缆,操作方便、快捷。
◆ 技术参数 ◆
型号 | ZJ40/2250 | ZJ50/3150 | ZJ70/4500 | ZJ90/6750 |
4-1/2”钻杆ftm 5”钻杆ftm | 8200~13200/2500~4000 6600~10500/2000~3200 | 11500~16400/3500~5000 9200~14800/2800~4500 | 14800~23000/4500~7000 13100~19700/4000~6000 | 19685~29527/6000~9000 16404~26246/5000~8000 |
最大静钩载lbkN | 500000/2250 | 700000/3150 | 1000000/4500 | 1300000/5850 1500000/6750 |
最大管柱重量lbkN | 265000/1200 | 350000/1600 | 485000/2200 | 640000/2900 |
绞车最大输入功率HPkW | 1000/735 | 1500/1100 | 2000/1470 | 3000/2321 |
绞车档数 | 直流:4正+4倒 交流:无级变速 | 直流:4正+4倒 交流:无级变速 | 直流:4正+4倒 交流:无级变速 | 直流:4正+4倒 交流:无级变速 |
主刹车形式 | 直流:盘式刹车 交流:能耗制动 | 直流:盘式刹车 交流:能耗制动 | 直流:盘式刹车 交流:能耗制动 | 直流:盘式刹车 交流:能耗制动 |
辅助形式 | 直流:涡流刹车/E.T.N刹车 交流:盘式刹车 | 直流:涡流刹车/E.T.N刹车 交流:盘式刹车 | 直流:涡流刹车/E.T.N刹车 交流:盘式刹车 | 直流:涡流刹车/E.T.N刹车 交流:盘式刹车 |
钢丝绳直径in mm | 1-1/4”/32 | 1-3/8”/35 | 1-1/2”/38 | 1-5/8"/421-3/4"/45 |
提升系统最大绳系 | 5×6 | 6×7 | 6×7 | 7×8 |
游动滑轮直径in mm | 44/1120 | 50/1270 | 60/1524 | 60/1524 |
转盘开口直径in mm | 27-1/2”/698.5 | 37-1/2”/952.5 | 37-1/2”/952.5 | 49-1/2”/1257 |
转盘驱动方式 | 独立驱动 | 独立驱动 | 独立驱动 | 独立驱动 |
井架型式 | K | K | K | K |
井架有效高度ft m | 144.5/44 | 148/45 | 148/45149/45.5 | 153/46.5162/49.5 |
底座高度ft m | 24.6/7.5 | 29.5/9 | 29.5/9 34.5/10.5 | 34.5/10.5 39.4/12 |
底座净空高度ft m | 20.4/6.22 | 25/7.62 | 25/7.62 29.5/9 | 29.5/9 34.5/10.5 |
泥浆泵单台功HP kW | 1300/956 | 1600/1180 | 1600/1180 | 2200/1618 |
电传动方式 | 直流:AC-SCR-DC 交流:AC-VFD-AC | 直流:AC-SCR-DC 交流:AC-VFD-AC | 直流:AC-SCR-DC 交流:AC-VFD-AC | 直流:AC-SCR-DC 交流:AC-VFD-AC |
柴油机功率HPkW | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 |
柴油机台数 | 3 | 3 | 4 | 5 |
泥浆罐总容量bblm3 | 1600/225 | 2100/320 | 2500/380 | 4000/636 |
