◆ 产品介绍 ◆
该钻机是一种最大钻深能力为9000m的陆地钻机,主要用于井深为 6000~9000m(钻杆 4 1/2”)或者 5000~8000m(钻杆 5”)的石油、天然气勘探开发;
➣钻机的基本参数、结构型式、设计制造符合API、IEC、HSE等国际通用规范;
➣钻机可选用直流电驱动、交流电驱动、直流电驱动以及工业电网驱动方案,依据客户需求进行配置;
➣钻机可选择箱叠式、旋升式、液缸起升式,钻机模块化设计,结构紧凑;
➣钻机各系统及设备的设计、选型多采用耐高温元器件及风冷散热方式,钻机能够适应高温、沙漠、多雨等恶劣环境。

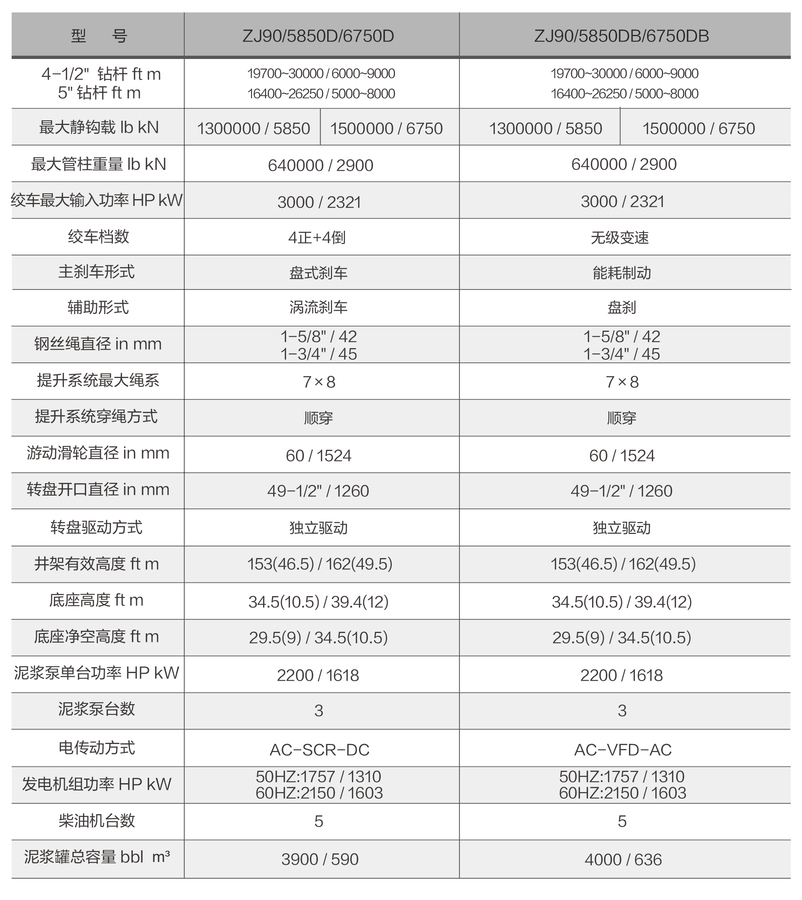

◆ 技术参数 ◆
型号 | ZJ90/5850D | ZJ90/5850DB | ZJ90/6750D | ZJ90/6750DB |
4-1/2” 钻杆 ft m 5” 钻杆 ft m | 19700~30000/6000~9000 16400~26250/5000~8000 | 19700~30000/6000~9000 16400~26250/5000~8000 | 19700~30000/6000~9000 16400~26250/5000~8000 | 19700~30000/6000~9000 16400~26250/5000~8000 |
最大静钩载 lb kN | 1300000/5850 | 1300000/5850 | 1500000/6750 | 1500000/6750 |
最大管柱重量 lb kN | 640000/2900 | 640000/2900 | 640000/2900 | 640000/2900 |
绞车最大输入功率 HP kW | 3000/2321 | 3000/2321 | 3000/2321 | 3000/2321 |
绞车档数 | 4正+4倒 | 无级变速 | 4正+4倒 | 无级变速 |
主刹车形式 | 盘式刹车 | 能耗制动 | 盘式刹车 | 能耗制动 |
辅助形式 | 涡流刹车/E.T.N刹车 | 盘式刹车 | 涡流刹车/E.T.N刹车 | 盘式刹车 |
钢丝绳直径 in mm | 1-5/8”/42 | 1-5/8”/42 | 1-3/4”/45 | 1-3/4”/45 |
提升系统最大绳系 | 7×8 | 7×8 | 7×8 | 7×8 |
提升系统穿绳方式 | 顺穿 | 顺穿 | 顺穿 | 顺穿 |
游动滑轮直径 in mm | 60/1524 | 60/1524 | 60/1524 | 60/1524 |
转盘开口直径 in mm | 37-1/2”/952.5 | 37-1/2”/952.5 | 49-1/2”/1260 | 49-1/2”/1260 |
转盘驱动方式 | 独立驱动 | 独立驱动 | 独立驱动 | 独立驱动 |
井架有效高度 ft m | 153/46.5 | 153/46.5 | 153/46.5 | 153/46.5 |
底座高度 ft m | 34.5/10.5 | 34.5/10.5 | 39.5/12 | 39.5/12 |
底座净空高度 ft m | 29.5/9 | 29.5/9 | 34.5/10.5 | 34.5/10.5 |
泥浆泵单台功率 HP kW | 1600 / 1180 | 1600 / 1180 | 2200/1610 | 2200/1610 |
泥浆泵台数 | 3 | 3 | 3 | 3 |
电传动方式 | AC-SCR-DC | AC-VFD-AC | AC-SCR-DC | AC-VFD-AC |
动力机组功率 HP kW | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 |
发电机组台数 | 5 | 5 | 5 | 5 |
泥浆罐总容量 bbl m³ | 3900/590 | 3900/590 | 3900/590 | 3900/590 |
