◆ 产品介绍 ◆
该钻机是一种最大钻深能力为7000m的陆地钻机，主要用于井深为 4500～7000m（钻杆 4 1/2”）或者 4000～6000m（钻杆 5”）的石油、天然气勘探开发；
➣钻机的基本参数、结构型式、设计制造符合API、IEC、HSE等国际通用规范；
➣钻机可选用交流电驱动、直流电驱动以及工业电网驱动方案，依据客户需求进行配置；
➣钻机可选择箱叠式、旋升式、液缸起升式，钻机模块化设计，结构紧凑；
➣钻机各系统及设备的设计、选型多采用耐高温元器件及风冷散热方式，钻机能够适应高温、沙漠、多雨等恶劣环境。

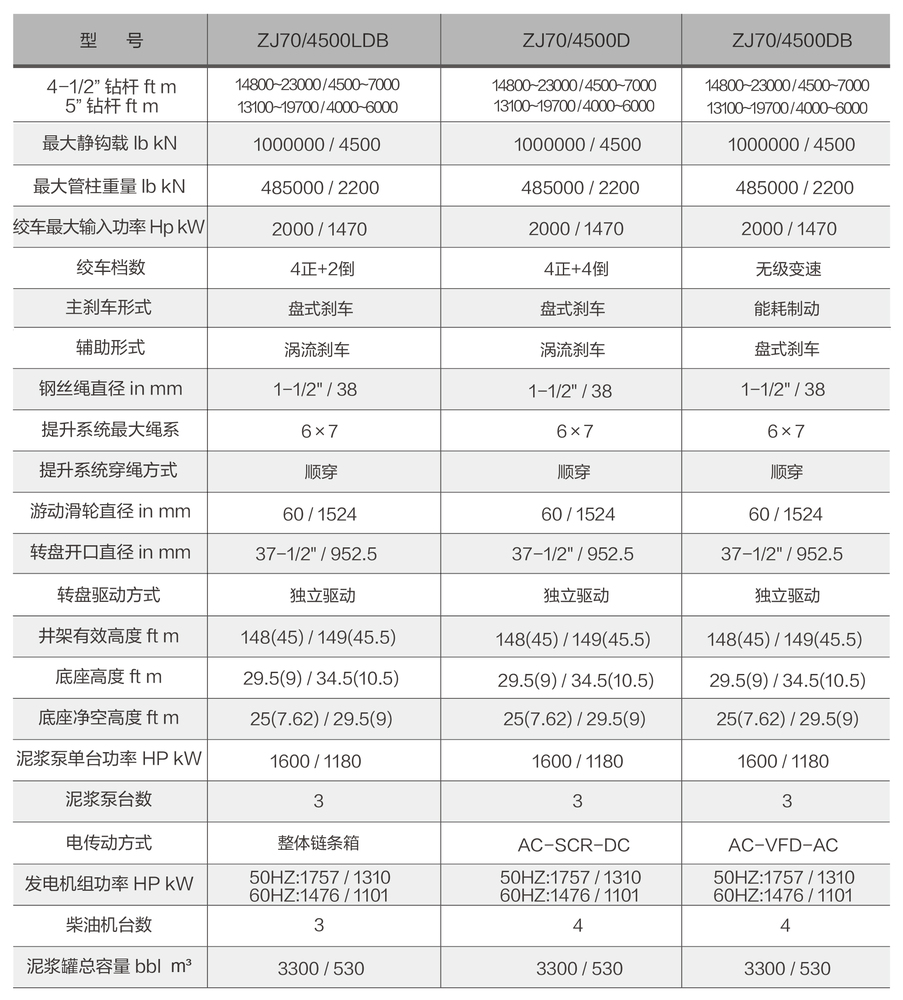

◆ 技术参数 ◆
型 号 | ZJ70/4500L | ZJ70/4500LDB | ZJ70/4500D | ZJ70/4500DB |
4-1/2” 钻杆 ft m 5” 钻杆 ft m | 14800~23000/4500~7000 13100~19700/4000~6000 | 14800~23000/4500~7000 13100~19700/4000~6000 | 14800~23000/4500~7000 13100~19700/4000~6000 | 14800~23000/4500~7000 13100~19700/4000~6000 |
最大静钩载 lb kN | 1000000/4500 | 1000000/4500 | 1000000/4500 | 1000000/4500 |
最大管柱重量 lb kN | 485000/2200 | 485000/2200 | 485000/2200 | 485000/2200 |
绞车最大输入功率 HP kW | 2000/1470 | 2000/1470 | 2000/1470 | 2000/1470 |
绞车档数 | 4正+2倒 | 4正+2倒 | 4正+2倒 | 无级变速 |
主刹车形式 | 盘式刹车 | 盘式刹车 | 盘式刹车 | 能耗制动 |
辅助形式 | 涡流刹车/E.T.N刹车 | 涡流刹车/E.T.N刹车 | 涡流刹车/E.T.N刹车 | 盘式刹车 |
钢丝绳直径 in mm | 1-1/2”/38 | 1-1/2”/38 | 1-1/2”/38 | 1-1/2”/38 |
提升系统最大绳系 | 6×7 | 6×7 | 6×7 | 6×7 |
提升系统穿绳方式 | 顺穿 | 顺穿 | 顺穿 | 顺穿 |
游动滑轮直径 in mm | 60/1524 | 60/1524 | 60/1524 | 60/1524 |
转盘开口直径 in mm | 37-1/2”/952.5 | 37-1/2”/952.5 | 37-1/2”/952.5 | 37-1/2”/952.5 |
转盘驱动方式 | 链条驱动 | 独立驱动 | 独立驱动 | 独立驱动 |
井架有效高度 ft m | 148(45)/149(45.5) | 148(45)/149(45.5) | 148(45)/149(45.5) | 148(45)/149(45.5) |
底座高度 ft m | 29.5(9)/34.5(10.5) | 29.5(9)/34.5(10.5) | 29.5(9)/34.5(10.5) | 29.5(9)/34.5(10.5) |
底座净空高度 ft m | 25(7.62)/29.5(9) | 25(7.62)/29.5(9) | 25(7.62)/29.5(9) | 25(7.62)/29.5(9) |
泥浆泵单台功率 HP kW | 1600/1180 | 1600/1180 | 1600/1180 | 1600/1180 |
泥浆泵台数 | 3 | 3 | 3 | 3 |
电传动方式 | 整体链条箱 | 整体链条箱 | AC-SCR-DC | AC-VFD-AC |
动力机组功率 HP kW | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476 /1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 |
动力机组台数 | 3 | 3 | 4 | 4 |
泥浆罐总容量 bbl m³ | 3300/530 |
3300/530 | 3300/530 | 3300/530 |
