◆ 产品介绍 ◆
该钻机是一种最大钻深能力为4000m的陆地钻机，主要用于井深为 2500～4000m（钻杆 4 1/2”）或者 2000～3200m（钻杆 5”）的石油、天然气勘探开发；
➣钻机可选用直流电驱动、交流电驱动、机械传动驱动以及混合动力驱动方案，依据客户需求进行配置；
➣底座可选择箱叠式或旋升式底座，钻机采用模块化设计，结构紧凑。
➣完善的HSE设计，尽可能的减少环境污染及人体伤害；

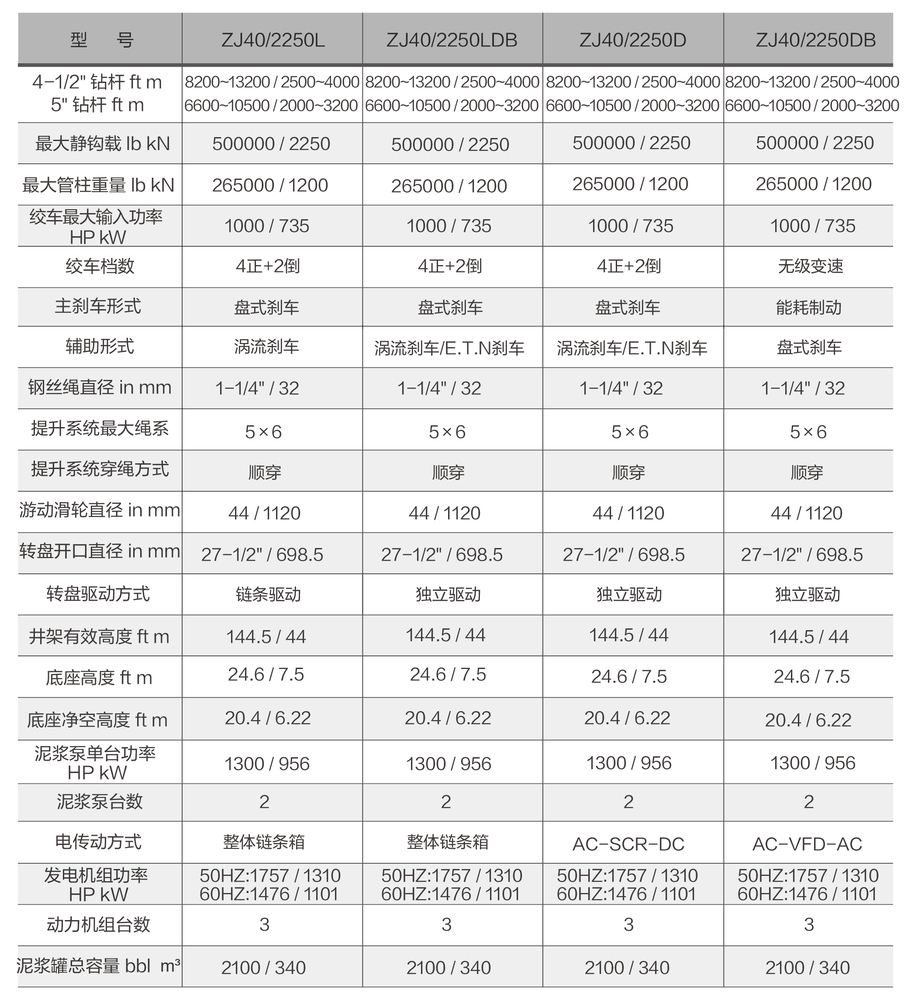

◆ 技术参数 ◆
型号 | ZJ40/2250L | ZJ40/2250LDB | ZJ40/2250D | ZJ40/2250DB |
4-1/2” 钻杆 ft m 5” 钻杆 ft m | 8200~13200/2500~4000 6600~10500/2000~3200 | 8200~13200/2500~4000 6600~10500/2000~3200 | 8200~13200/2500~4000 6600~10500/2000~3200 | 8200~13200/2500~4000 6600~10500/2000~3200 |
最大静钩载 lb kN | 500000/2250 | 500000/2250 | 500000/2250 | 500000/2250 |
最大管柱重量 lb kN | 265000/1200 | 265000/1200 | 265000/1200 | 265000/1200 |
绞车最大输入功率 HP kW | 1000/735 | 1000/735 | 1000/735 | 1000/735 |
绞车档数 | 4正+2倒 | 4正+2倒 | 4正+2倒 | 无级变速 |
主刹车形式 | 盘式刹车 | 盘式刹车 | 盘式刹车 | 能耗制动 |
辅助形式 | 涡流刹车/E.T.N刹车 | 涡流刹车/E.T.N刹车 | 涡流刹车/E.T.N刹车 | 盘式刹车 |
钢丝绳直径 in mm | 1-1/4”/32 | 1-1/4”/32 | 1-1/4”/32 | 1-1/4”/32 |
提升系统最大绳系 | 5×6 | 5×6 | 5×6 | 5×6 |
提升系统穿绳方式 | 顺穿 | 顺穿 | 顺穿 | 顺穿 |
游动滑轮直径 in mm | 44/1120 | 44/1120 | 44/1120 | 44/1120 |
转盘开口直径 in mm | 27-1/2”/698.5 | 27-1/2”/698.5 | 27-1/2”/698.5 | 27-1/2”/698.5 |
转盘驱动方式 | 链条驱动 | 独立驱动 | 独立驱动 | 独立驱动 |
井架有效高度 ft m | 144.5/44 | 144.5/44 | 144.5/44 | 144.5/44 |
底座高度 ft m | 24.6/7.5 | 24.6/7.5 | 24.6/7.5 | 24.6/7.5 |
底座净空高度 ft m | 20.4/6.22 | 20.4/6.22 | 20.4/6.22 | 20.4/6.22 |
泥浆泵单台功率 HP kW | 1300/956 | 1300/956 | 1300/956 | 1300/956 |
泥浆泵台数 | 2 | 2 | 2 | 2 |
电传动方式 | 整体链条箱 | 整体链条箱 | AC-SCR-DC | AC-VFD-AC |
发电机组功率 HP kW | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 |
动力机组台数 | 3 | 3 | 3 | 3 |
泥浆罐总容量 bbl m³ | 2100/340 | 2100/340 | 2100/340 | 2100/340 |
