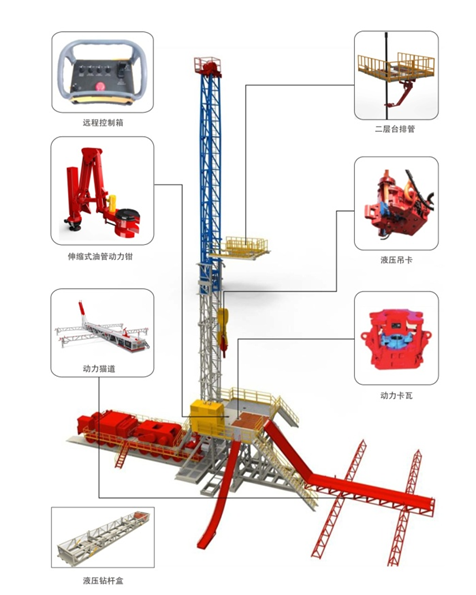

◆ 产品介绍 ◆
该钻机是一种最大钻深能力为5000m的陆地钻机，主要用于井深为 3500～5000m（钻杆 4 1/2”）或者 2800～4500m（钻杆 5”）的石油、天然气勘探开发；
➣钻机采用模块化设计，结构紧凑。配置司钻控制室，采用电气液控制，降低劳动强度和改善工作环境；
➣钻机可选用直流电驱动、交流电驱动、机械传动驱动以及混合动力驱动方案，依据客户需求进行配置；
➣底座可选择箱叠式或旋升式底座，钻机采用模块化设计，结构紧凑；
➣完善的HSE设计，尽可能的减少环境污染及人体伤害。
◆ 技术参数 ◆
型号 | ZJ50/3150L | ZJ50/3150LDB | ZJ50/3150D | ZJ50/3150DB |
4-1/2” 钻杆 ft m 5” 钻杆 ft m | 11500~16400(3500~5000) 9200~14800(2800~4500) | 11500~16400(3500~5000) 9200~14800(2800~4500) | 11500~16400(3500~5000) 9200~14800(2800~4500) | 11500~16400(3500~5000) 9200~14800(2800~4500) |
最大静钩载 lb kN | 700000/3150 | 700000/3150 | 700000/3150 | 700000/3150 |
最大管柱重量 lb kN | 350000/1600 | 350000/1600 | 350000/1600 | 350000/1600 |
绞车最大输入功率 HP kW | 1500/1100 | 1500/1100 | 1500/1100 | 1500/1100 |
绞车档数 | 4正+2倒 | 4正+2倒 | 4正+2倒 | 无级变速 |
主刹车形式 | 盘式刹车 | 盘式刹车 | 盘式刹车 | 能耗制动 |
辅助形式 | 涡流刹车/E.T.N刹车 | 涡流刹车/E.T.N刹车 | 涡流刹车/E.T.N刹车 | 盘式刹车 |
钢丝绳直径 in mm | 1-3/8”/ 35 | 1-3/8”/ 35 | 1-3/8”/ 35 | 1-3/8”/ 35 |
提升系统最大绳系 | 6×7 | 6×7 | 6×7 | 6×7 |
提升系统穿绳方式 | 顺穿 | 顺穿 | 顺穿 | 顺穿 |
游动滑轮直径 in mm | 50/1270 | 50/1270 | 50/1270 | 50/1270 |
转盘开口直径 in mm | 37-1/2”/952.5 | 37-1/2”/952.5 | 37-1/2”/952.5 | 37-1/2”/952.5 |
转盘驱动方式 | 链条驱动 | 独立驱动 | 独立驱动 | 独立驱动 |
井架有效高度 ft m | 148/45 | 148/45 | 148/45 | 148/45 |
底座高度 ft m | 29.5/9 | 29.5/9 | 29.5/9 | 29.5/9 |
底座净空高度 ft m | 25/7.62 | 25/7.62 | 25/7.62 | 25/7.62 |
泥浆泵单台功率 HP kW | 1600/1180 | 1600/1180 | 1600/1180 | 1600/1180 |
泥浆泵台数 | 2 | 2 | 2 | 2 |
电传动方式 | 整体链条箱 | 整体链条箱 | AC-SCR-DC | AC-VFD-AC |
动力机组功率 HP kW | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 | 50HZ:1757/1310 60HZ:1476/1101 |
动力机组台数 | 3 | 3 | 3 | 3 |
泥浆罐总容量 bbl m³ | 2800/450 | 2800/450 | 2800/450 | 2800/450 |
